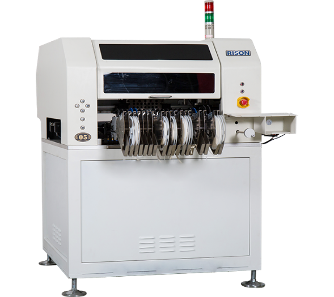

INSERSORAS
![](resources/MAI.png)

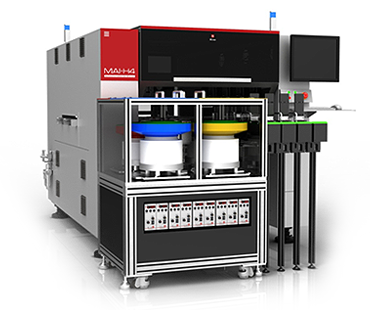

Série MAI
MAI-H4/MAI-H4T
Exclusivo sistema para montagem de componentes PTH tais como:
Conectores, reles, transformadores e formatos diferentes.
Capacidade para até 19.000 cph norma IPC-9850
Motor linear de quarta geração nos 2 eixos
Tamanho de placa até 700mm x 510mm x 5mm
Capacidade para até 60 alimentadores de 8mm
Precisão de até 0,025mm 3σ/ componentes até 0201
![](resources/CPM-III.png.opt334x222o0%2C0s334x222.png)
![](resources/Novos_itens/CPM%20III%20spec.jpg.opt334x204o0%2C0s334x204.jpg)
![](resources/smt80.png.opt334x297o0%2C0s334x297.png)
![](resources/INSERSORA%20SMT80%20rison.png)
![](resources/iseries.png.opt469x363o0%2C0s469x363.png)
![](resources/POWER%20AUTOMATION%20Insersora%20PTH%20hibrida%20odd%20shape%20componente.png)

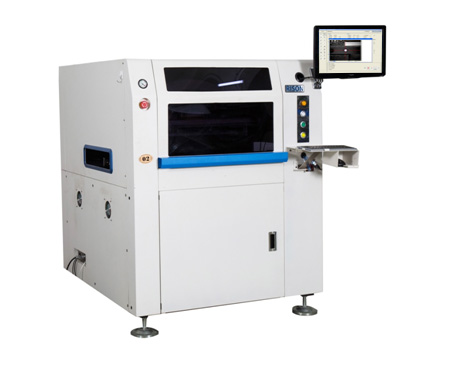

IMPRESSORAS
![](resources/910b05_2a1f88e14d6d490595a447ebdbbfec27-mv2.jpg)
Sistema de fixação de placa flexível. Comprimento de placa até 1500mm
Largura e espessura de quadro de estêncil ajustável
Limpeza automática de estêncil (seco/úmido/vácuo)
Inspeção 2D de pasta de solda
Sistema de visão automático para reconhecimento de fiducial
Precisão de 0,025mm e repetibilidade de 0,01mm clico de 10s
![](resources/Novos_itens/Full%20Auto%20Priter.png.opt469x442o0%2C0s469x442.png)
![](resources/risonn.png)
![](resources/Novos_itens/rison.jpg)
FORNO DE REFUSÃO
![](resources/FORNO.jpg)
Modelos
W645/W845/SF8C/SF10C
De 6 a 10 zonas de aquecimento top/bottom e 2 zonas de resfriamento
Rampa de aquecimento em 18min
Controle de temperatura por PID e drive SSR
Temperatura máxima de 350ºC, precisão de +/-1ºC
Transportador por correia e trilho
Largura da esteira até 500mm
![](resources/image-removebg-preview.png)
![](resources/descri%C3%A7ao.jpg.opt469x540o0%2C0s469x540.jpg)
![](resources/ROUTER%20e%20LASER%20MARK.png.opt469x489o0%2C0s469x489.png)
MARTIN TRIER
Destacadora de placas em linha
Especificações Tecnicas:
PCB Size: 350x300mm
Repeatability:± 0.02mm
Axis control:7 Axis
Motor drive mode :Fully closed AC linear motor
Interface and data storage:PC system
Cutting speed :0~100mm/s
Turning speed:MAX100000rpm
Cutting accuracy:± 0.02mm
Max thickness of PCB Board : 3.0mm
PCB Material : Glass Epoxy, CEM1, CEM3, FR4 etc.
Voltage requirement :220V 50HZ 1ψ
Vacuum voltage:380V 50HZ 3ψ
Dust collection:lower or upper suction
Power consumption:3KVA
Air pressure :4-6 Bar
Router Size (mm) : 1680W*1298D*1700H
Weight: 1100kg
Auto cutter change station
Pair of Fixture (Two Pieces) Required CAD and Sample

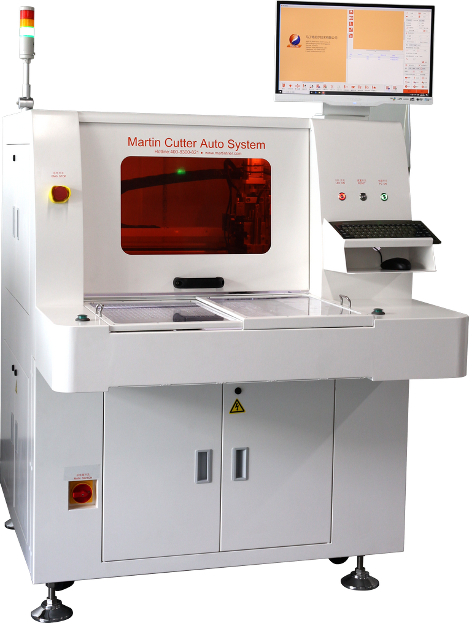

MT-2000:
![](resources/standalone.png.opt469x575o0%2C0s469x575.png)
Especificações técnicas:
PCB Size: 330mm x 350mm
Repeatability/:± 0.02mm
X、Y1 、Y2 、Z control:IPC and PC
X、Y1、Y2、Z Drive:AC servo motor
Interface and data storage:PC system
X and Y axis cutting speed:0~400mm/s
Turning speed:MAX60000rpm
Cutting accuracy:± 0.1mm
PCB Material: Glass Epoxy, CEM1, CEM3, FR4 etc.
Voltage requirement:220V 50HZ 1ψ
Vacuum voltage:380V 50HZ 3ψ
CE Marking
Dust collection: Upper suction
Power consumption:3KVA
Air pressure:4-6 Bar Clean and Dry
Dimension (mm) : 1100W*1300D*1450H
Weight: 700kg
Pair of Fixture (Two Pieces) Required CAD and Sample 1 Included
Flexible Fixture (Two pieces)
![](resources/f1.png.opt469x550o0%2C0s469x550.png)
![](resources/f3.png.opt469x312o0%2C0s469x312.png)
![](resources/f2.png.opt469x623o0%2C0s469x623.png)
![](resources/f4.png.opt469x312o0%2C0s469x312.png)
ACESSÓRIOS

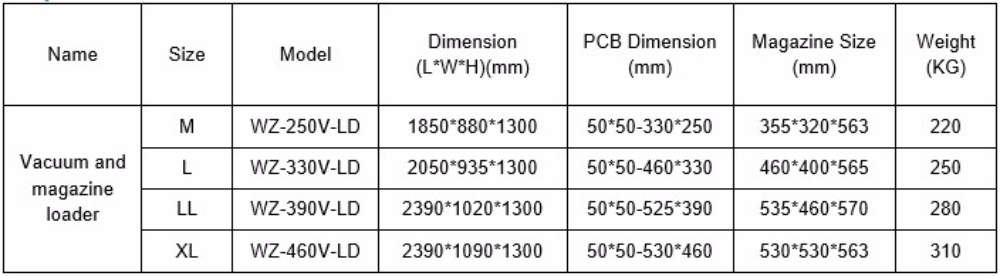

LOADER / UNLOADER / CONVEYOR
![](resources/LOADER.jpg)
PCB CLEANER
![](resources/CLEANER.jpg)
![](resources/TABELA.jpg)
RUA PADRE ADELINO 987, SÃO PAULO - SP - BRASIL / TEL: (55 11) 98943-7111
